Was sind die wichtigsten Komponenten eines großen Bergbaubaggers?

Große Bergbaubagger Sie sind unverzichtbare Schwerlastmaschinen, die im Tagebau, in Steinbrüchen und bei großflächigen Erdbewegungsarbeiten eingesetzt werden. Konzipiert für harte Arbeitsbedingungen, bieten sie leistungsstarke Aushub- und Ladekapazitäten, um die Produktivität und betriebliche Effizienz im Bergbau zu steigern.

Die Leistungsfähigkeit eines Baggers hängt jedoch nicht nur von der Maschinengröße oder dem Schaufelvolumen ab, sondern auch von der Qualität und Integration wichtiger Komponenten wie Motor, Hydrauliksystem, Arbeitsgeräte, Fahrwerk und Steuerungssysteme. Die richtige Komponentenkonfiguration beeinflusst unmittelbar Produktivität, Zuverlässigkeit und langfristige Betriebskosten.

Dieser Artikel erläutert die wichtigsten Komponenten großer Bergbaubagger, ihre Funktionen und wie sie die Leistung der Geräte beeinflussen. Er hilft Fachleuten im Bergbau, Gerätekonfigurationen zu bewerten und fundierte Entscheidungen bei der Geräteauswahl zu treffen.

1. Kurzantwort

Große Bergbaubagger bestehen aus mehreren Schlüsselkomponenten, darunter Motor und Antriebssystem, Hydrauliksystem, Ausleger und Arm, Löffel, Schwenksystem, Fahrwerk, elektrische Steuerung und Fahrerkabine. Diese Komponenten arbeiten zusammen und bestimmen so die Grableistung, Produktivität, Zuverlässigkeit und Betriebseffizienz des Baggers in anspruchsvollen Bergbauumgebungen.

2. Was sind die wichtigsten Komponenten eines großen Bergbaubaggers?

Ein großer Bergbaubagger besteht aus mehreren Systemen, die zusammenarbeiten, um die nötige Aushubkraft, Ladeeffizienz und langfristige Zuverlässigkeit zu gewährleisten. Jede Komponente spielt eine spezifische Rolle für die Maschinenleistung, insbesondere unter den Bedingungen des kontinuierlichen Schwerlastbetriebs im Bergbau.

Motor und Antriebssystem

Motor und Antriebssystem liefern die für Aushub-, Lade-, Schwenk- und Fahrvorgänge benötigte Energie. Bei großen Bergbaubaggern ist ein leistungsstarker und zuverlässiger Motor unerlässlich, um einen stabilen Betrieb auch bei langen Arbeitszyklen zu gewährleisten.

Schlüsselfaktoren wie Leistung, Kraftstoffeffizienz, Zuverlässigkeit und Wartungsaufwand beeinflussen die Betriebskosten und die Produktivität direkt.

Hydrauliksystem

Das Hydrauliksystem ist eine der wichtigsten Komponenten eines großen Minenbaggers. Es wandelt die Motorleistung in Hydraulikkraft um, um die Bewegungen von Ausleger, Arm, Löffel und Schwenkarm zu steuern.

Ein Hochleistungshydrauliksystem verbessert die Grabkraft, die Laufruhe und die Multifunktionalität und ermöglicht es dem Bagger, auch unter anspruchsvollen Bedingungen im Bergbau effizient zu arbeiten.

Ausleger-, Arm- und Schaufelbaugruppe

Ausleger, Arm und Schaufel bilden die Hauptarbeitsausrüstung eines Bergbaubaggers und führen direkt Aushub- und Materialtransportaufgaben durch.

Diese Bauteile müssen hohen Stoßbelastungen, abrasiven Materialien und dem Dauerbetrieb standhalten. Ihre strukturelle Festigkeit, Verschleißfestigkeit und Schaufelkapazität beeinflussen direkt die Aushubleistung und die Lebensdauer der Ausrüstung.

Schaukelsystem

Das Schwenksystem ermöglicht es dem Oberwagen des Baggers, zwischen Aushub- und Ladeposition zu rotieren.

Ein zuverlässiges Schwenksystem trägt dazu bei, die Zykluszeit zu verkürzen, die Ladeeffizienz zu verbessern und einen stabilen Betrieb bei wiederholten Aushub- und LKW-Beladungsvorgängen aufrechtzuerhalten.

Fahrwerksystem

Das Fahrwerk trägt die gesamte Maschine und ermöglicht es dem Bagger, auch auf unebenem und anspruchsvollem Bergbaugelände zu arbeiten.

Es umfasst Komponenten wie den Kettenrahmen, die Ketten, die Laufrollen und das Antriebssystem. Eine robuste Fahrwerkskonstruktion verbessert die Stabilität, Mobilität und Lebensdauer der Maschine unter den rauen Bedingungen des Bergbaus.

Elektrisches und Steuerungssystem

Das elektrische Steuerungssystem regelt den Maschinenbetrieb, die Leistungsüberwachung und die Fehlerdiagnose.

Moderne Bergbaubagger nutzen fortschrittliche Steuerungssysteme, um die Betriebseffizienz zu verbessern, Ausfallzeiten zu reduzieren und die Wartungsverwaltung zu vereinfachen.

Fahrerkabine und Sicherheitssystem

Die Fahrerkabine bietet den Maschinenführern die Arbeitsumgebung während des langen Betriebs im Bergbau.

Eine gut gestaltete Kabine verbessert Sicht, Komfort und Betriebssicherheit durch Merkmale wie ergonomische Bedienelemente, Schutzstrukturen und Überwachungssysteme.

3. Wie wählt man einen großen Bergbaubagger anhand der Komponentenanforderungen aus?

Bei der Auswahl eines geeigneten Großbaggers für den Bergbau müssen Käufer Faktoren wie Abbaubedingungen, Produktionsanforderungen, Maschinenleistung, Wartungskosten und Gesamtbetriebskosten berücksichtigen. Eine optimale Baggerkonfiguration kann die Abbaueffizienz steigern, Ausfallzeiten reduzieren und einen höheren langfristigen Betriebswert erzielen.

Die konkreten Auswahlkriterien lauten wie folgt:

Bergbaumaßstab und Arbeitsbedingungen

Die Größe und Konfiguration des Baggers sollten dem Umfang des Abbaus, den Produktionsanforderungen und den Arbeitsbedingungen entsprechen.

Große Tagebaue mit hohem Produktionsbedarf benötigen typischerweise 70-Tonnen- oder größere Bergbaubagger, um eine höhere Grableistung, ein größeres Schaufelvolumen und eine effiziente Beladungsmöglichkeit für Hochleistungs-Muldenkipper zu gewährleisten.

Mittelgroße Bergwerke, Steinbrüche und Bauprojekte mit schwerem Aushubmaterial setzen üblicherweise 30–70 Tonnen schwere Raupenbagger ein, die ein ausgewogenes Verhältnis zwischen Produktivität, Flexibilität und Betriebskosten bieten. Kleinere Baugrößen eignen sich unter Umständen besser für Projekte mit begrenztem Arbeitsraum oder geringeren Produktionsanforderungen.

Die Materialbeschaffenheit beeinflusst auch die Geräteauswahl. Bei Anwendungen in hartem Gestein sind verstärkte Konstruktionen und verschleißfeste Bauteile erforderlich, während bei weicheren Materialien oft ein größeres Schaufelvolumen und eine höhere Ladeeffizienz im Vordergrund stehen.

Leistungsparameter des Kernbaggers

Wichtige Leistungsparameter beeinflussen direkt die Effizienz des Aushubs, die Produktivität und die langfristigen Betriebskosten.

Der Fokus liegt auf der Grableistung und der Produktionskapazität. Schaufelkapazität, Grabkraft und Arbeitszyklusgeschwindigkeit bestimmen, wie viel Material der Bagger in jedem Zyklus bewegen kann und ob er die Produktionsanforderungen des Projekts erfüllen kann.

Berücksichtigen Sie Leistung und Hydraulikleistung. Ein optimal aufeinander abgestimmter Motor und ein passendes Hydrauliksystem gewährleisten eine stabile Leistung im Dauerbetrieb unter hoher Belastung und tragen gleichzeitig zur Reduzierung von Kraftstoffverbrauch und Ausfallzeiten bei.

Die Haltbarkeit muss für die Bedingungen im Bergbau bewertet werden. Die Festigkeit der Arbeitsgeräte, die Zuverlässigkeit des Fahrwerks und die Langlebigkeit der Komponenten sind wichtig, um die Wartungshäufigkeit zu reduzieren und einen langfristigen Betrieb unter schwierigen Bedingungen zu gewährleisten. Umgebungen.

Wartungsbedingungen und Kundendienst

Große Bergbaubagger arbeiten unter anspruchsvollen Bedingungen, weshalb die Wartung ein wichtiger Faktor für die langfristige Leistungsfähigkeit der Geräte ist.

Käufer sollten darauf achten, ob wichtige Komponenten leicht zu prüfen und zu warten sind, da eine bequeme Wartung Servicezeiten und Betriebskosten reduzieren kann. Auch die Verfügbarkeit von Ersatzteilen, technischem Support und lokalen Wartungsressourcen sollte vor dem Kauf geprüft werden.

Ein zuverlässiges Kundendienstsystem, einschließlich Garantieleistungen und zeitnaher Serviceunterstützung, kann dazu beitragen, Geräteausfallzeiten zu minimieren und die langfristige Rentabilität zu verbessern.

Gesamtbetriebskosten und Investitionswert

Der Anschaffungspreis ist nur ein Teil der Investitionsentscheidung. Käufer sollten die gesamten Betriebskosten berücksichtigen, einschließlich Kraftstoffverbrauch, Wartungskosten, Austausch von Komponenten und Nutzungsdauer der Geräte.

Eine Maschine mit zuverlässigen Komponenten, effizientem Betrieb und geringeren Ausfallzeiten kann auch bei höheren Anfangsinvestitionen einen besseren langfristigen Nutzen bieten.

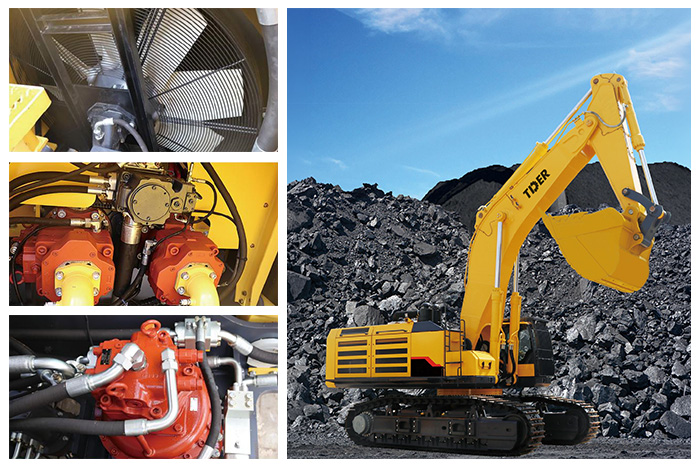

4. TDER TCE1000: Ein 100-Tonnen-Bagger für schwere Bergbaueinsätze

TDER TCE1000 ist ein Raupenbagger der 100-Tonnen-Klasse Entwickelt für anspruchsvolle Bergbauanwendungen, einschließlich Tagebau, Kohleverladung, Abraumarbeiten und großflächige Erdbewegungen.

Die Maschine vereint hohe Leistung, effiziente Hydrauliktechnik, verstärkte Strukturen und intelligente Steuerungssysteme, um den Anforderungen des kontinuierlichen Schwerlastbetriebs in rauen Bergbauumgebungen gerecht zu werden.

Hohe Leistungsfähigkeit für den kontinuierlichen Bergbaubetrieb

Der TCE1000 ist mit einem Scania DC16 Hochleistungsmotor ausgestattet, der 574 kW bei 2.000 U/min liefert und so für eine starke Kraftentfaltung bei schweren Aushubarbeiten sorgt.

In Kombination mit dem ECO-Modus und einem effizienten Hydrauliksystem erzielt der Bagger eine hohe Grableistung bei gleichzeitig verbessertem Kraftstoffverbrauch. Der Motor benötigt zudem keine Harnstoffzusätze, was die Betriebskosten senkt und die Wartung vereinfacht.

Dank seiner Höhenanpassungstechnologie und der verbesserten Kaltstartfähigkeit ermöglicht es einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.

Effizientes Hydrauliksystem für höhere Produktivität

Der TCE1000 verwendet ein Kawasaki-Hydrauliksystem mit positivem Durchfluss und einer 280-cm³-Doppelpumpenkonstruktion, die für ein schnelleres Ansprechverhalten, eine stärkere Grabkraft und eine reibungslosere Koordination der Arbeitsbewegungen sorgt.

Das unabhängige Doppelkühlsystem steuert die Öl- und Wasserkühlung separat und verbessert so das Wärmemanagement und die Zuverlässigkeit bei kontinuierlichem Schwerlastbetrieb, insbesondere in Umgebungen mit hohen Temperaturen oder unter rauen Bedingungen im Bergbau.

Verstärkte Konstruktion für raue Bergbaubedingungen

Bei anspruchsvollen Anwendungen im Bergbau beeinflusst die strukturelle Haltbarkeit die Verfügbarkeit und Lebensdauer der Ausrüstung unmittelbar.

Der TCE1000 verwendet verstärkte Strukturbauteile, die mittels Finite-Elemente-Analyse optimiert wurden und eine um 50 % höhere Tragfähigkeit im Vergleich zu ähnlichen Modellen derselben Klasse aufweisen, wodurch die Haltbarkeit unter starken Aushubbedingungen verbessert wird.

Die Maschine ist serienmäßig mit einem 6,5 m³ großen Felslöffel mit hochfesten, verschleißfesten Platten ausgestattet. Optional erhältliche Löffel mit 6,5–8 m³ Fassungsvermögen, Aufreißer, Hydraulikhämmer und weitere Anbaugeräte ermöglichen die Anpassung des Baggers an unterschiedliche Abbaumaterialien und Arbeitsbedingungen.

Sicherer, intelligenter und komfortabler Betrieb

Bergbaubagger sind oft lange Stunden in staubigen, lauten und anspruchsvollen Umgebungen im Einsatz, weshalb die Sicherheit und der Komfort des Bedieners wichtige Faktoren sind.

Der TCE1000 verfügt über eine druckbeaufschlagte Fahrerkabine, die für die rauen Bedingungen im Bergbau konzipiert ist.

Die Hütte bietet:

• Schutz vor FOG und FOPS für verbesserte Bedienersicherheit
• Verbesserte Dichtungsleistung zur Reduzierung von Staub und Lärm
• 10-Zoll-Touchscreen-Display mit intelligenter Überwachung
• GPS-Fernüberwachung und Fehlerdiagnose
• 360°-Kamerasystem für bessere Sicht

Diese intelligenten Funktionen helfen den Bedienern, den Maschinenstatus zu überwachen, die Sicherheit zu verbessern und die Geräteverfügbarkeit zu maximieren.

Einfache Wartung zur Reduzierung von Ausfallzeiten

Bei Bergbaumaschinen wirkt sich die Effizienz der Instandhaltung direkt auf die Produktionskontinuität aus.

Die TCE1000 zeichnet sich durch einen großzügigen Wartungsraum mit separatem Pumpenraum und Antriebsfach aus, was Inspektion und Wartung deutlich vereinfacht.

Das Doppelfilter-Luftfiltersystem vereinfacht zudem die routinemäßige Wartung und trägt zur Aufrechterhaltung einer zuverlässigen Maschinenleistung während des Langzeitbetriebs bei.

5. Abschluss

Bei der Auswahl eines großen Minenbaggers müssen Aushubleistung, Betriebsbedingungen, Zuverlässigkeit und langfristige Betriebskosten sorgfältig abgewogen werden. Die richtige Kombination aus Antriebssystem, Hydraulikleistung, struktureller Festigkeit und Wartungsunterstützung trägt zur Steigerung der Produktivität und zur Reduzierung von Ausfallzeiten bei.

TDER bietet Raupenbaggerlösungen von 21 Tonnen bis 135 Tonnen an, darunter auch Schwerlast-Bergbaumodelle für anspruchsvolle Bergbauanwendungen, und unterstützt Kunden bei der Auswahl geeigneter Ausrüstung für unterschiedliche Projektanforderungen.

6. Häufig gestellte Fragen
