Welche verschiedenen Arten von Straßenwalzen gibt es und wofür werden sie eingesetzt?

Die Wahl einer Straßenwalze hängt nicht allein vom richtigen Betriebsgewicht ab. Verschiedene Walzen nutzen unterschiedliche Verdichtungsmethoden und sind für verschiedene Materialien ausgelegt, von Boden und Zuschlagstoffen bis hin zu Asphaltbelägen. Vibrationswalzen, Tandemwalzen, Stampfwalzen und Walzen mit Luftreifen können zwar alle verdichten, ihre Funktionsprinzipien und idealen Einsatzgebiete unterscheiden sich jedoch.

Welche verschiedenen Arten gibt es also? StraßenwalzenWelche Walze eignet sich für Ihr Projekt? Dieser Artikel erklärt die wichtigsten Walzentypen, ihre typischen Einsatzgebiete und die wichtigsten Spezifikationen für die Maschinenauswahl. Er enthält außerdem praktische Produktbeispiele von TDER, die Ihnen helfen zu verstehen, wie verschiedene Walzenkonfigurationen den Anforderungen realer Bauprojekte gerecht werden.

1. Kurzantwort: Was sind die wichtigsten Arten von Straßenwalzen?

Straßenwalzen gibt es in verschiedenen Ausführungen für unterschiedliche Materialien, Verdichtungsgrade und Arbeitsbedingungen. Zu den wichtigsten Typen gehören:

Vereinfacht gesagt sind Material, gewünschter Verdichtungsgrad und Zugänglichkeit der Baustelle die drei wichtigsten Faktoren bei der Auswahl einer Straßenwalze. In den folgenden Abschnitten wird die Funktionsweise der einzelnen Walzentypen, ihre Einsatzgebiete und die wichtigsten Prüfpunkte vor dem Kauf erläutert.

2. Verschiedene Arten von Straßenwalzen und ihre Einsatzmöglichkeiten

Die sechs Haupttypen von Straßenwalzen unterscheiden sich vor allem in Verdichtungsmethode, Material, Arbeitstiefe und Baustellenbedingungen. Die Wahl des richtigen Typs beginnt mit dem Verständnis, welches Material verdichtet werden soll und welche Art von Verdichtungseffekt für das Projekt erforderlich ist.

(1) Vibrationswalzen mit einer TrommelFür die Verdichtung von Böden und Straßenunterbau

Eine Vibrationswalze mit einer einzigen Trommel kombiniert statisches Gewicht mit dynamischer Verdichtungskraft durch eine vibrierende Stahltrommel. Sie wird hauptsächlich für Böden, Sand, Kies, Zuschlagstoffe und Straßenunterbau eingesetzt, insbesondere wenn eine tiefere oder großflächige Verdichtung erforderlich ist.

Hauptvorteile

•  Starke dynamische Verdichtung für Böden und körnige Materialien
• Gute Traktion auf losem oder unebenem Untergrund
• Geeignet für großflächige Erdarbeiten und die Vorbereitung von Straßenuntergründen
• Wirksamer als statische Verdichtung, wenn höhere Verdichtungskräfte erforderlich sind.

Typische Anwendungen

•  Straßenunterbau und Tragschichten
• Dämme und Erdarbeiten
• Sand, Kies und Zuschlagstoffe
• Baugrundstück und Fundamentvorbereitung
• Großflächige Bodenverdichtung

Einschränkungen

• Nicht die erste Wahl für die abschließende Asphaltoberflächenbearbeitung
• Weniger geeignet für stark kohäsiven Ton, es sei denn, es ist mit einer Trommel mit Pad-Foot-System ausgestattet.
• In beengten Bereichen können Modelle in Originalgröße schwierig zu handhaben sein.

Worauf sollten Käufer achten?

• Materialart und erforderliche Verdichtungstiefe
• Betriebsgewicht und Erregerkraft
• Trommelbreite und Produktionskapazität
• Anforderungen an die Traktion auf der Baustelle
• Ob ein Betrieb in großer Höhe erforderlich ist

TDER-Konfiguration

Die TDER-Eintrommel-Vibrationswalzen nutzen einen turbogeladenen Cummins-Motor und verfügen über eine hohe Leistungsreserve, wodurch der Einsatz in Höhenlagen über 4.000 m möglich ist. Vorder- und Hinterräder werden vollhydraulisch angetrieben, während die Knicklenkung und der stufenlos verstellbare Vorwärts-/Rückwärtsfahrweg die Manövrierfähigkeit und Traktion verbessern.

Für Bauunternehmer, die mit unterschiedlichen Bodenverhältnissen arbeiten, können TDER-Modelle über 8 Tonnen auch mit einer abnehmbaren Stampffußtrommel ausgestattet werden, was eine Option für die Verdichtung von bindigen Böden bietet.

(2) Doppelwalzen: Zur Verdichtung von Asphaltoberflächen

Doppelwalzen verwenden zwei Stahlwalzen zur Verdichtung der Fahrbahnoberfläche. Im Gegensatz zu Einzelwalzen liegt ihre Hauptaufgabe in der gleichmäßigen Asphaltverdichtung und Oberflächenbearbeitung, wobei ein gleichmäßiger Walzenkontakt und eine gute Manövrierfähigkeit an den Fahrbahnrändern wichtig sind.

Wichtigste Vorteile

• Der kontinuierliche Kontakt mit der Stahltrommel sorgt für eine gleichmäßige Oberflächenverdichtung.
• Gut geeignet für Asphaltierungs- und Oberflächenerneuerungsarbeiten
• Gute Kontrolle bei wiederholten Pässen
• Wirksam zur Verdichtung in der Nähe von Fahrbahnrändern und Bordsteinen

Typische Anwendungen

• Asphaltstraßen und -wege
• Bau von Gemeindestraßen
• Parkplätze und befestigte Flächen
• Asphalt-Zwischen- und Deckschichten
• Straßeninstandhaltung und -erneuerung

Einschränkungen

• Weniger geeignet für tiefe Bodenschichten oder Verdichtung dicker, körniger Tragschichten
• Stahltrommeln erzielen nicht denselben Kneteffekt wie Luftreifen.
• Die Produktionskapazität hängt stark von der Trommelbreite und der Betriebsgeschwindigkeit ab.

Worauf sollten Käufer achten?

• Erforderliche Arbeitsbreite
• Schwingungsfrequenz und Anregungskraft
• Leistung bei Kantenverdichtung
• Lenkung und Sicht um Bordsteine ​​herum
• Einfache Wartung bei kontinuierlichen Asphaltierungsarbeiten

TDER-Konfiguration

Die Doppelwalzen von TDER sind mit Cummins-Motoren und Danfoss-Fahr- und Vibrationsmotoren ausgestattet. Die Gabelrahmenkonstruktion verbessert die Randverdichtung, während die geräumige Kabine mit drehbarem Sitz den Bedienkomfort erhöht. Die gesamte Kabine lässt sich seitlich kippen und ermöglicht so einen leichteren Zugang für Wartungsarbeiten.

(3) Stampfwalzen (Schafswalzen): Für die Verdichtung von bindigen Böden

Walzen mit Noppenprofilen eignen sich für Lehm, Schluffböden und andere bindige Materialien. Anstatt hauptsächlich auf einer glatten Stahloberfläche zu arbeiten, dringen die Noppen in den Boden ein und erzeugen einen Knet- und Schereffekt.

Warum sind Rollen mit Padfoot-Technologie anders?

• Die Pads dringen in bindigen Boden ein, anstatt nur auf die Oberfläche zu drücken.
• Durch das Kneten wird die Bodenschicht verdichtet.
• Besonders effektiv dort, wo die Vibration einer glatten Trommel allein weniger geeignet ist

Typische Anwendungen

• Lehm- und bindige Böden
• Damm- und Erdaufschüttungsprojekte
• Kohäsiver Straßenunterbau
• Damm- und Erdbauwerksbau
• Großflächige Bodenvorbereitung

Einschränkungen

• Nicht für Asphaltierungsarbeiten geeignet
• Weniger wirksam bei sauberen, losen körnigen Materialien
• Für eine effektive Verdichtung ist eine ausreichende Bodenfeuchtigkeit erforderlich.

Worauf sollten Käufer achten?

• Ob der Boden tatsächlich kohäsiv ist
• Bodenfeuchtigkeit und Schichtdicke
• Erforderliche Verdichtungstiefe
• Ob das Projekt auch körnige Materialien umfasst

TDER flexible Option

Für Bauunternehmen, die sowohl normale als auch bindige Böden bearbeiten, können TDER-Einwalzen-Vibrationswalzen ab 8 Tonnen mit einer abnehmbaren Stampfwalze ausgestattet werden. Die standardmäßige glatte Walze eignet sich für normale Böden und Zuschlagstoffe, während die Stampfwalze bei Bedarf für eine Knetverdichtung eingesetzt wird.

Diese Konfiguration ist besonders nützlich für Bauunternehmer, die eine Maschine für unterschiedliche Bodenverhältnisse benötigen, anstatt einer Walze, die ausschließlich für Stampffußanwendungen eingesetzt wird.

(4) Luftbefüllbare Reifenwalzen: Für die reifenbasierte Knetverdichtung

Eine Walze mit Luftreifen verwendet mehrere Gummireifen anstelle von Stahltrommeln. Ihre Verdichtungswirkung beruht hauptsächlich auf dem Maschinengewicht, dem Reifenaufstandsdruck und dem wiederholten Kneten, wodurch sie sich von der vibrationsbasierten Wirkung einer Stahltrommelwalze unterscheidet.

Hauptvorteile

• Der flexible Reifenkontakt kann einen Kneteffekt erzeugen.
• Hilft dabei, eine gleichmäßige Dichte über alle Asphaltschichten hinweg zu erreichen.
• Der Reifendruck kann an unterschiedliche Arbeitsbedingungen angepasst werden.
• Nützlich für Asphaltanwendungen, bei denen eine reifenbasierte Verdichtung bevorzugt wird.

Typische Anwendungen

• Asphaltierung und Oberflächenerneuerung
• Asphalt-Zwischenschichten
• Kommunale Straßenbauprojekte
• Straßeninstandhaltung
• Projekte, die wiederholtes Kneten anstelle starker Vibration erfordern.

Einschränkungen

• Nicht für tiefe Bodenverdichtung geeignet
• Die Reifenleistung wird durch den Reifendruck und die Betriebsbedingungen beeinflusst.
• Weniger geeignet, wenn eine starke Vibrationsverdichtung des körnigen Untergrunds die Hauptanforderung ist.

Worauf sollten Käufer achten?

• Erforderlicher Reifendruck und Einstellbereich
• Betriebsgewicht und Reifenkonfiguration
• Erforderliche Arbeitsbreite
• Asphalttemperatur und Materialeigenschaften
• Ob Kneten oder Vibrationsverdichtung besser geeignet ist

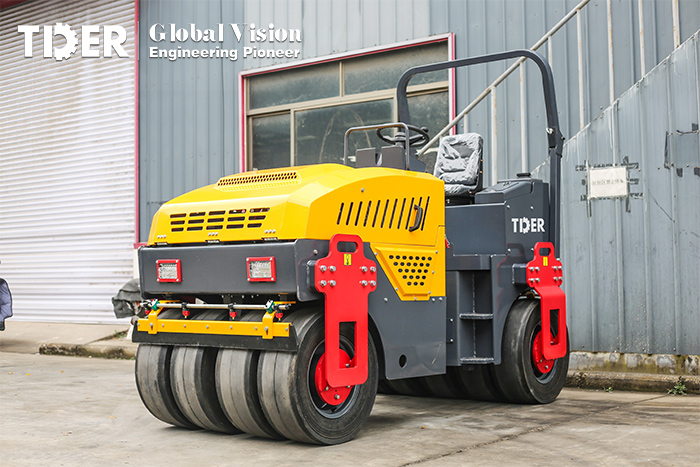

TDER TR30-III

Die TDER TR30-III ist eine Vollgummireifenwalze mit vier Vorder- und fünf Hinterreifen. Es handelt sich um ein statisch arbeitendes Verdichtungsmodell ohne Vibrationen, das durch Maschinengewicht und Reifenkontakt die erforderliche Verdichtung und Knetwirkung erzielt.

Es ist außerdem mit einer elektronisch gesteuerten Druckzerstäubung von Wasser und Öl ausgestattet, die für einen reibungsloseren Asphaltiervorgang sorgt und die Reifenhaftung verringert.

(5) Kombinationswalzen: Wenn Sie mehr als einen Verdichtungseffekt benötigen

Eine Kombinationswalze vereint eine Stahltrommel und Luftreifen in einer Maschine. Ihr Zweck besteht nicht nur darin, eine weitere Walzenkonfiguration anzubieten, sondern unterschiedliche Verdichtungseffekte innerhalb einer einzigen Maschine zu erzielen.

Warum sollte man sich für eine Kombinationswalze entscheiden?

• Die Stahltrommel sorgt für konzentrierte Verdichtung.
• Luftreifen erhöhen den statischen Druck und die Knetwirkung.
• Flexibler bei unterschiedlichen Asphaltbedingungen oder Verdichtungsanforderungen
• Kann den Bedarf verringern, bei bestimmten Projekten zwischen verschiedenen Maschinen zu wechseln

Typische Anwendungen

• Asphaltierung und Oberflächenerneuerung
• Instandhaltung der Gemeindestraßen
• Kleine und mittlere Asphaltprojekte
• Projekte mit wechselnden Verdichtungsanforderungen
• Bauunternehmer, die eine vielseitigere Asphaltwalze benötigen

Einschränkungen

• Nicht unbedingt die effizienteste Wahl für großflächige Bodenverdichtung
• Für hochspezialisierte Arbeiten ist möglicherweise nicht der Einsatz einer speziellen Tandemwalze oder einer Walze mit Luftreifen möglich.
• Komplexere Konfigurationen erfordern unter Umständen eine sorgfältige Wartung.

Worauf sollten Käufer achten?

• Ob das Projekt tatsächlich beide Verdichtungseffekte erfordert
• Asphaltart und Einbauverfahren
• Erforderliche Arbeitsbreite und Maschinengewicht
• Erwartete jährliche Arbeitsbelastung
• Ob Vielseitigkeit wichtiger ist als spezialisierte Produktivität

Für Bauunternehmen, die verschiedene Asphaltarbeiten ausführen, kann die Kombinationskonfiguration nützlich sein, wenn eine Maschine mehrere Verdichtungsanforderungen erfüllen muss. Käufer sollten sie jedoch je nach konkretem Asphaltierungsprozess mit einer dedizierten Doppelwalze oder einer Walze mit Luftreifen vergleichen.

(6) Handgeführte WalzenFür kleine und beengte Räume

Handgeführte Walzen sind kompakte Maschinen, die für Orte konzipiert sind, an denen eine herkömmliche Aufsitzwalze zu groß oder schwer zu manövrieren ist. Ihr Hauptvorteil liegt in der Zugänglichkeit, nicht in der hohen Produktionskapazität.

Hauptvorteile

• Kompakte Größe für enge oder beengte Baustellen
• Einfacherer Transport zwischen kleinen Projekten
• Geeignet für Arbeiten in der Nähe von Gebäuden, Bordsteinen und anderen Hindernissen.
• Geringerer Platzbedarf im Betrieb

Typische Anwendungen

• Bürgersteige und schmale Straßen
• Versorgungsgräben und Verfüllung
• Kleine Asphaltreparaturen
• Landschaftsgestaltung und Geländevorbereitung
• Bereiche um Gebäude und andere beengte Räume

Einschränkungen

• Geringere Produktionskapazität als bei Walzen in voller Größe
• Nicht geeignet für großflächige Autobahn- oder Erdbauprojekte
• Die Arbeitsbreite und das Betriebsgewicht sind durch die kompakte Bauweise begrenzt.

Worauf sollten Käufer achten?

• Verfügbare Arbeitsfläche und Zugangsbreite
• Erforderliche Arbeitsbreite
• Konfiguration mit einer oder zwei Trommeln
• Vibrationssystem
• Erwartete tägliche Arbeitsbelastung und Transportanforderungen

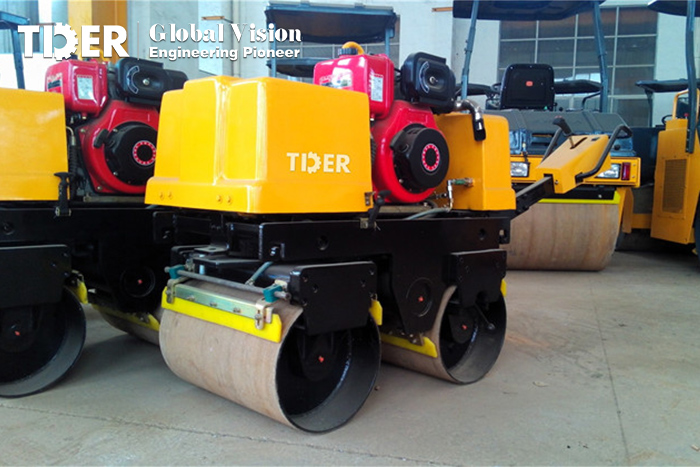

TDER TR08

TDER bietet sowohl ein- als auch zweitrommelige Walzen zum Mitnehmen an, darunter das beliebte Modell TR08. Die hydraulische Lenkung wird über einen separaten Knopf gesteuert, sodass der Bediener die Maschine beim Richtungswechsel nicht manuell ziehen oder mit Kraft bewegen muss.

Der TR08 nutzt ebenfalls hydraulische Vibration und erzeugt dadurch stärkere Vibrationen als herkömmliche mechanische Vibrationssysteme. Sein Hydrauliksystem ist wartungsfreundlich ausgelegt und eignet sich daher ideal für Bauunternehmen, die häufig kleinere Verdichtungsarbeiten durchführen.

3. TDER-Kundenbeispiel: Auswahl der richtigen Walze für die kommunale Instandhaltung

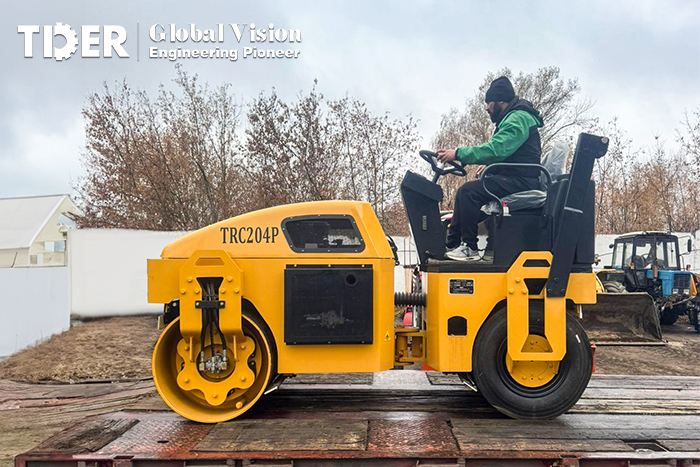

Ein Kunde aus Armenien erwarb eine vollhydraulische Tandemwalze TDER TRC204P mit Hinterreifen aus Gummi für den lokalen Weiterverkauf und kommunale Instandhaltungsprojekte. TDER empfahl dieses Modell aufgrund seiner kompakten Bauweise und vielseitigen Ausstattung, darunter ein 26,5-kW-Dieselmotor, ein französischer, drehmomentstarker Fahrmotor mit niedriger Drehzahl, eine vibrierende Stahlwalze vorne, Hinterreifen aus Gummi und ein vollhydraulischer Antrieb.

Der Kunde nutzt die Walze für Straßenausbesserungen, Grabenverfüllungen, Straßenrandreparaturen und die Verdichtung von Wohnflächen. Nach der Lieferung stellte er uns Videos zur Verfügung, die eine stabile Verdichtung und problemlose Manövrierbarkeit auf engstem Raum zeigten, und bestätigte anschließend seine Absicht, weiterhin TDER-Walzen über sein lokales Vertriebsnetz zu beziehen.

4. Abschluss

Verschiedene Straßenwalzen sind für unterschiedliche Verdichtungsanforderungen ausgelegt. Die richtige Wahl hängt daher davon ab, welches Material verdichtet werden soll, welcher Verdichtungseffekt erforderlich ist und wo die Maschine eingesetzt werden soll.

Für Boden- und Straßenunterbauarbeiten ist eine Einwalzen-Vibrationswalze meist der erste Schritt. Bei bindigem Boden kann eine Walzenkonfiguration mit festen Füßen erforderlich sein, während für Asphaltprojekte eine Zweiwalzen-, eine Luftreifen- oder eine Kombinationswalze zum Einsatz kommen kann. Bei beengten Platzverhältnissen bietet eine handgeführte Walze eine praktischere Lösung.

Vor dem Kauf sollten Käufer Material, Arbeitsbedingungen, erforderliche Verdichtungsleistung, Maschinenkonfiguration und Projektumfang berücksichtigen und nicht nur das Betriebsgewicht der Walze heranziehen. TDER bietet verschiedene Straßenwalzenkonfigurationen an, um diese Faktoren optimal an die tatsächlichen Bauanforderungen anzupassen.
