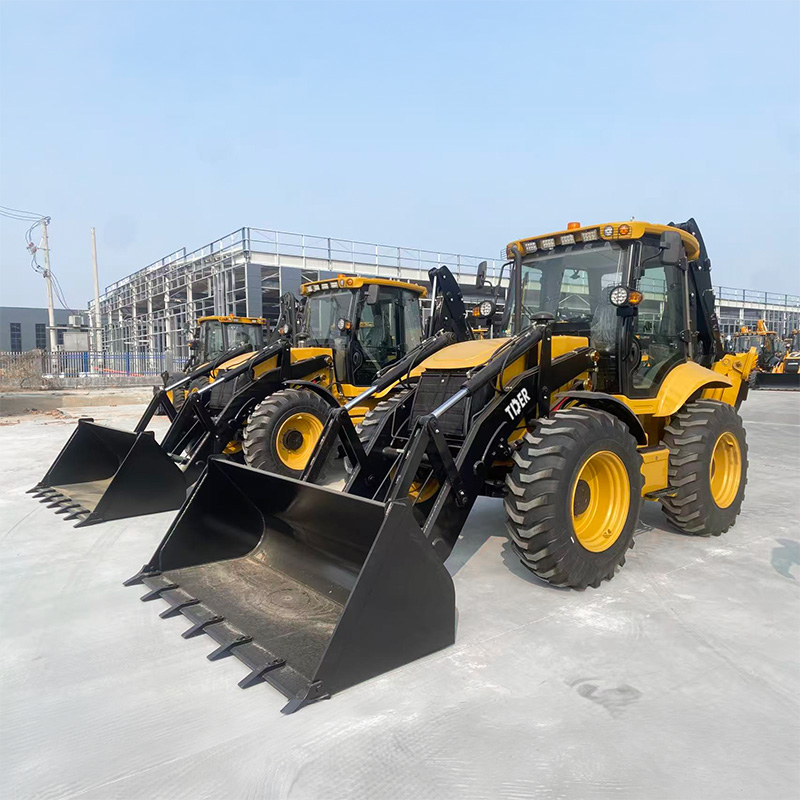

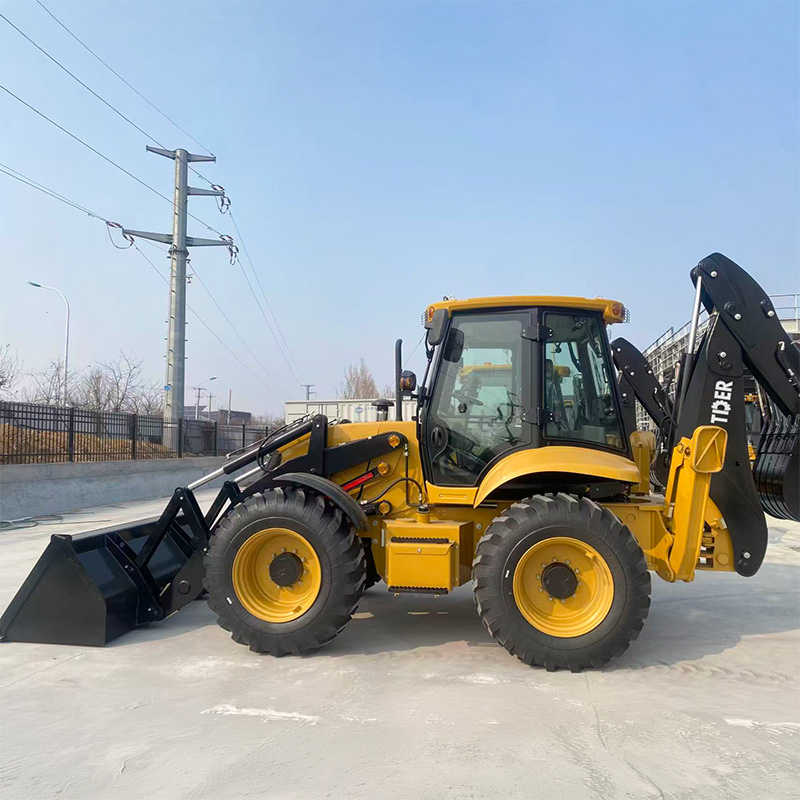

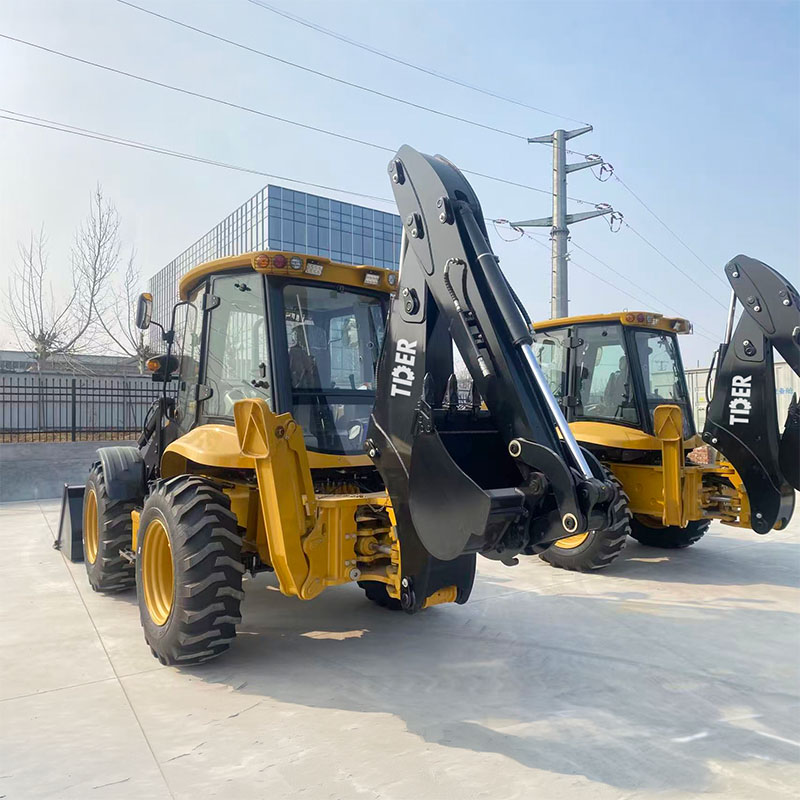

Name: 3-Tonnen-Baggerlader mit großer Ladeschaufel
Availability: InStock

Merkmale
SPEZIFIKATIONEN
Produktpräsentation
Galerie
Häufig gestellte Fragen
Verwandte Produkte

Merkmale

3 Tonnen Ladekapazität mit einer 1,6 m³ großen Ladeschaufel.

Der ZT688 kombiniert eine Ladekapazität von 3 Tonnen mit einer 1,6 m³ großen Frontschaufel, wodurch der Bediener mehr Material pro Arbeitsgang bewegen und die Ladeeffizienz bei Bau- und Materialumschlagsanwendungen verbessern kann.

Italienische Carraro-Hinterachse mit Nasskupplung für zuverlässige Antriebsleistung

Ausgestattet mit einer italienischen Carraro-Hinterachse mit Nassbremse bietet der ZT688 eine robuste Antriebslösung für anspruchsvolle Arbeitszyklen. Die bewährte Achskonstruktion gewährleistet eine stabile Kraftübertragung und kontrolliertes Bremsen bei häufigen Lade- und Fahrvorgängen.

82 kW Cummins-Motor für produktive Arbeitsleistung

Angetrieben von einem 82 kW starken Dongfeng Cummins 4BTA3.9-C110-Motor liefert der ZT688 die benötigte Leistung für Lade-, Aushub- und Baustellenarbeiten. Der Motor ist mit einem elektronisch gesteuerten Getriebe kombiniert, um eine optimale Kraftübertragung in verschiedenen Arbeitszyklen zu gewährleisten.

Seitliche Positionierung ohne Drehung durch Krabbensteuerung

Der ZT688 verfügt über eine Krabbenlenkfunktion, die es der Maschine ermöglicht, sich seitlich zu bewegen, ohne die Gesamtrichtung zu verändern. Dies bietet eine zusätzliche Manövriermöglichkeit beim Arbeiten an Gräben, Mauern oder anderen Hindernissen und kann die Positionierung in beengten Arbeitsbereichen effizienter gestalten.

Pilotgesteuerte Bedienelemente für präzisen Betrieb

Der ZT688 nutzt eine Pilotsteuerung für ein reaktionsschnelles Anfahren des Laders und des Baggers. Die Anordnung der Bedienelemente unterstützt den Fahrer bei sanfteren und präziseren Anbaugerätebewegungen, insbesondere bei wiederholten Lade-, Grab- und Positionierungsaufgaben.

Integrierter hochfester Rahmen für stabilen Betrieb

Der integrierte Rahmen nutzt eine verstärkte Kastenkonstruktion, um die Gesamtstabilität der Maschine zu verbessern und wiederholten Belastungs- und Aushubzyklen standzuhalten, wodurch eine gleichbleibende Leistung auf anspruchsvollen Baustellen gewährleistet wird.

SPEZIFIKATIONEN

Gesamtabmessungen und Gewicht	Betriebsgewicht	kg	10730
	Transportabmessungen (L × B × H)	mm	6760 × 2543 × 3990
	Radstand	mm	2293
	Gesamthöhe (Baggerarm eingeklappt)	mm	3990
	Radprofil	mm	2050
Ladesystem	Eimerkapazität	m³	1.6
	Ausbruchskraft	kN	47
	Tragfähigkeit	kg	3000
	Auskipphöhe	mm	2850
	Reichweite für Eimerkippe	mm	1006
Baggersystem	Schaufelkapazität des Baggers	m³	0,3
	Maximale Grabtiefe	mm	4220 (Verlängerungsarm)
	Schwenkwinkel der Baggerschaufel	°	180
	Maximale Grabkraft	kN	50
Motor	Motormodell	—	Cummins SO14737 4BTA3.9-C110-II
	Motortyp	—	Reihenmotor, Direkteinspritzung, Viertaktmotor, Einspritzbrennkammer
	Zylinderzahl × Bohrung × Hub	—	4 × 102 × 120 mm
	Nennleistung	kW	82
	Nenngeschwindigkeit	U/min	2200
	Minimaler spezifischer Kraftstoffverbrauch	g/kW·h	≤224
	Maximales Drehmoment	N·m	≥460
	Verschiebung	L	3.9
Lenksystem	Lenkvorrichtungsmodell	—	BZZ-250
	Lenkwinkel	°	±35
	Minimaler Wenderadius	mm	6152
	Systemdruck	MPa	14
Achsen	Achsenhersteller	—	Carraro Achsenfabrik
	Vorderachsmodell	—	26.32-1900 Front
	Hinterachsmodell	—	26,43 m 1900-Heck
	Art der Endreduzierung	—	Einstufige Endreduzierung
	Nennachslast	t	Vorne 25 / Hinten 18,75
Getriebesystem – Drehmomentwandler	Drehmomentwandler-Modell	—	YJ315
	Typ	—	Einstufig, dreielementig
	Maximale Effizienz	%	84,4
	Einlassdruck	MPa	0,4–0,65
	Auslassdruck	MPa	2
	Kühlmethode	—	Ölkühlungsdruckzirkulation
Getriebesystem – Getriebe	Typ	—	Mechanisch betätigte hydraulische Synchronschaltung
	Modell	—	ZL30Y
	Getriebe	—	4 Vorwärtsgänge / 4 Rückwärtsgänge
	Maximale Reisegeschwindigkeit	km/h	38
Reifen	Reifengröße	—	16.9-28
	Reifendruck vorne	MPa	0,35
	Reifendruck hinten	MPa	0,35
Bremssystem	Betriebsbremse	—	Eingebaute Nassbremse
	Selbstanpassung	—	Ja
	Selbstausgleich	—	Ja
	Park-/Notbremse	—	Angewendet durch die Betriebskraft
	Entriegeln der Feststellbremse	—	Freigegeben durch manuelle Betriebskraft
Hydrauliksystem	Arbeitspumpenverdrängung	ml/r	80 (Kolbenpumpe)
	Betriebsdruck der Pumpe	MPa	20
	Lenkgetriebemodell	—	BZZ-250
	Kapazität des Hydrauliköltanks	L	130
	Kapazität des Dieselkraftstofftanks	L	130

*HINWEIS: Spezifikationen und Konfigurationen können sich aufgrund kontinuierlicher Produktaktualisierungen und -verbesserungen ohne vorherige Ankündigung ändern. Alle Angaben dienen lediglich als Referenz, einige Funktionen sind optional. Bitte kontaktieren Sie unser internationales Vertriebsteam zur Bestätigung. Die endgültigen Spezifikationen und Konfigurationen unterliegen dem von beiden Parteien unterzeichneten Vertrag.

Produktpräsentation

Warum TDER wählen?

20+Jahrelange Expertise

158 bediente Länder

42.000 m² fortschrittliche Produktion

Über 91 Mio. US-Dollar Jahresumsatz

Galerie

Häufig gestellte Fragen

Sind Sie ein Hersteller oder ein Handelsunternehmen?

TDER ist ein in China ansässiger Hersteller mit über 20 Jahren Erfahrung in der Maschinenbauproduktion und im Export. Unsere Maschinen werden in 158 Länder exportiert. Wir verfügen über ein eigenes Werk mit einer Fläche von 42.000 m², in dem Forschung und Entwicklung, Produktion und weltweiter Vertrieb integriert sind.

Welche Zahlungsbedingungen akzeptieren Sie?

Wir akzeptieren T/T, L/C und O/A. Üblicherweise ist eine Anzahlung von 30 % erforderlich, der Restbetrag von 70 % ist vor der Lieferung zu zahlen.

Ich importiere zum ersten Mal und kenne den Importprozess nicht. Was soll ich tun?

Wir bieten Ihnen eine umfassende Beratung für den gesamten Importprozess, von der Dokumentation bis zur Zollabfertigung, um eine reibungslose Transaktion zu gewährleisten.

Wie lange ist die Lieferzeit?

Normalerweise dauert der Versand nach Eingang Ihrer Anzahlung 15–30 Tage. Standardprodukte, die auf Lager sind, können sofort versendet werden, während die Lieferzeit für individuell angefertigte Produkte je nach Ihren Bestellwünschen länger sein kann.

Wie sieht es mit der Garantie aus?

Wir bieten in der Regel eine Garantie von 12 Monaten oder 2.000 Betriebsstunden, je nachdem, was zuerst eintritt. Bei einigen Produkten können die Garantiezeiten länger oder kürzer sein. Bitte kontaktieren Sie daher unser Vertriebsteam, bevor Sie Ihre Bestellung aufgeben.

Liefern Sie Ersatzteile?

Kunden können Verschleißteile zusammen mit der Maschine erwerben. Für zukünftige Ersatzteile bieten wir Originalteile zum Selbstkostenpreis an. Der Versand erfolgt per internationalem Expressversand und dauert in der Regel 7–10 Tage.

Besitzen Sie internationale Zertifizierungen?

Alle unsere Produkte sind CE-zertifiziert und entsprechen internationalen Standards. Sollten Sie weitere Zertifizierungen benötigen, wenden Sie sich bitte an unser Vertriebsteam, um detaillierte Informationen zu erhalten.

Lässt sich die Maschine individuell anpassen?

Ja, wir unterstützen OEM/ODM-Anpassungen, einschließlich Motorenmarke, Farbe, Anbauteile und Spezifikationen usw.
