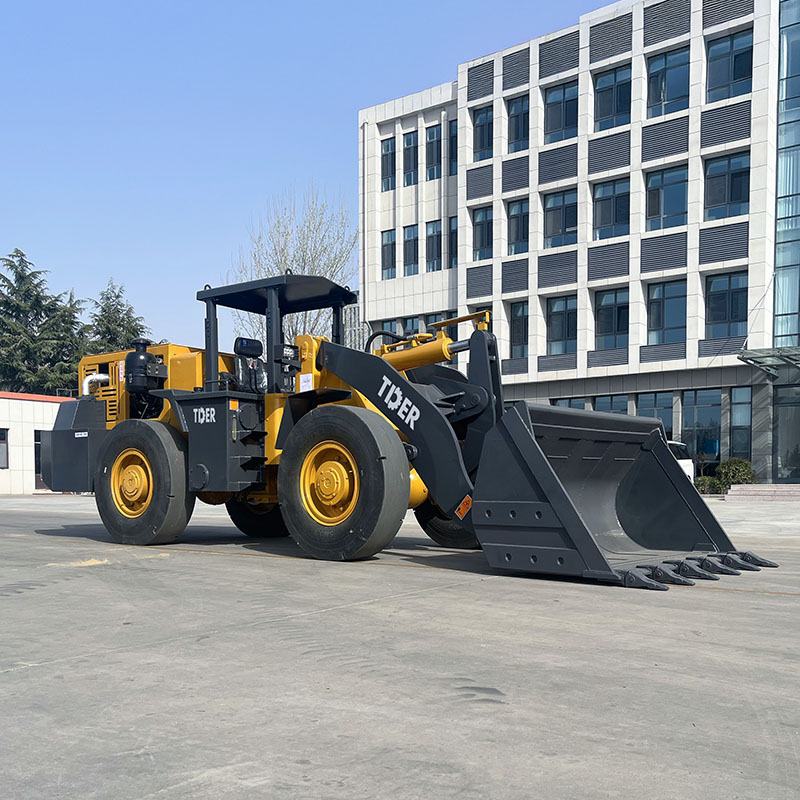

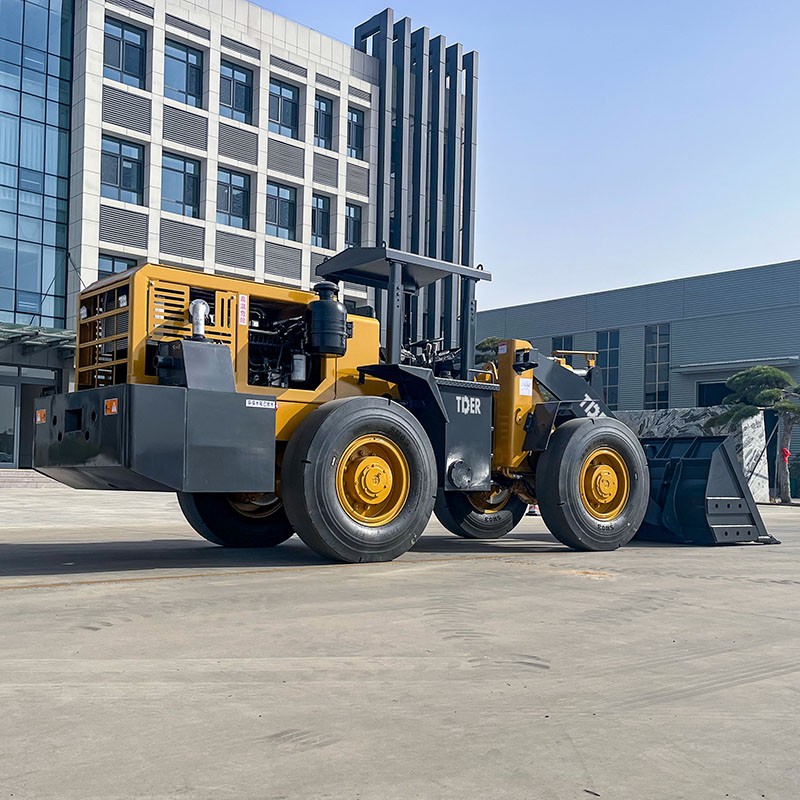

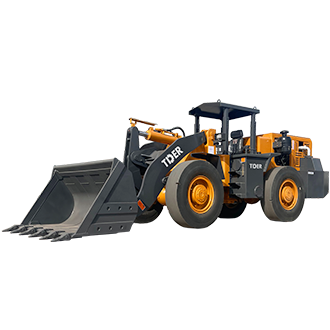

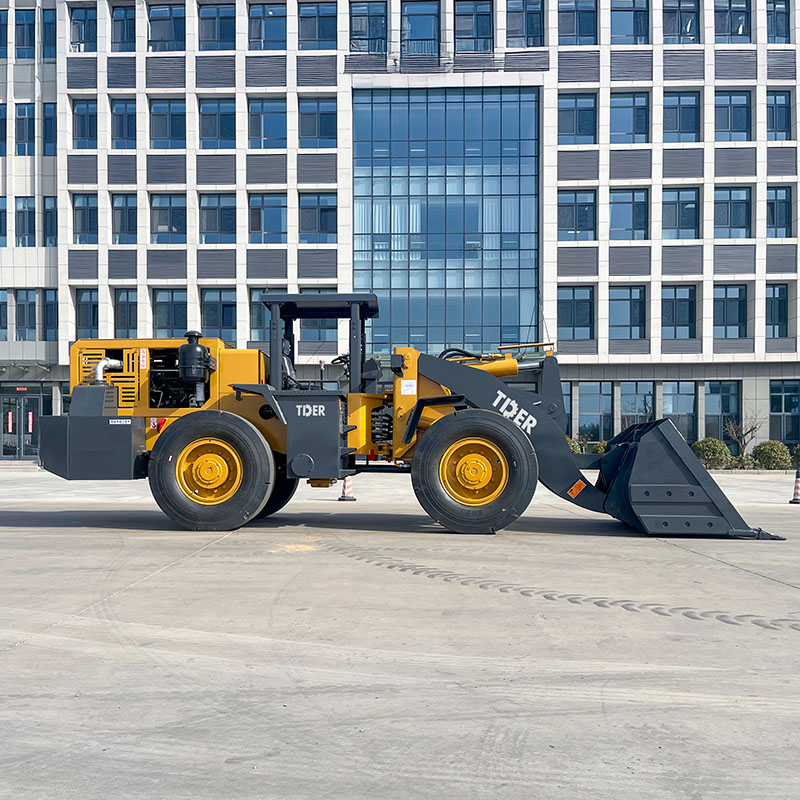

3,5 Tonnen Untertagelader
ZT930U
Merkmale
WEICHAI DEUTZ Motor für zuverlässige Ladeleistung
Der ZT930U wird von einem 92 kW starken Sechszylinder-Motor vom Typ WEICHAI DEUTZ WP6G angetrieben und bietet die nötige Leistungsreserve für wiederholtes Be- und Entladen sowie für den Materialtransport über kurze Strecken unter Tage. Für Kunden mit anderen Antriebspräferenzen stehen außerdem Motoren von YUCHAI und Cummins zur Verfügung.
Abgestimmter Drehmomentwandler und Getriebe für gleichmäßige Belastung
Ein SHANTUI YJ315 Drehmomentwandler sorgt in Kombination mit dem BYD4208 Getriebe für eine gleichmäßige Kraftübertragung beim Laden und Fahren. Der perfekt abgestimmte Antriebsstrang ermöglicht dem Einarmlader eine kontrollierte Bewegung beim Anfahren des Haufens, beim Befüllen der Schaufel und beim Abtransport des Materials vom Ladepunkt.
Geschütztes Bremsen für kontrollierte U-Bahn-Fahrten
Der ZT930U nutzt ein pneumatisch-hydraulisches Bremssystem mit Bremssätteln und Bremsschutz, das ein kontrolliertes Anhalten im Untertagebetrieb ermöglicht. Für Anwendungen, die eine alternative Bremskonfiguration erfordern, ist eine Achse mit Nassbremse erhältlich.
Spezielle Achse für den Bergbau mit automatischer Schaufelnivellierung
Die YUNYU ZL30 Raduntersetzungsachse wurde für den Einsatz in Bergbaumaschinen entwickelt. Die automatische Schaufelnivellierungsfunktion sorgt dafür, dass die Schaufel nach dem Beladen wieder in eine konstante Position zurückkehrt. Dies erleichtert dem Bediener wiederholte Ladezyklen und reduziert unnötige Schaufeljustierungen.
Integrierter Schutz für anspruchsvolle Arbeitszyklen
Ein Überlastschutzsystem, geschützte Scheibenbremsen, LED-Front- und Rückleuchten sowie eine Warnleuchte sind in die Maschine integriert, um einen sichereren und kontrollierteren Betrieb zu ermöglichen. Diese Merkmale sind besonders nützlich, wenn die Maschine wiederholt unter anspruchsvollen Bedingungen unter Tage arbeitet.
Wasserbasierte Abgasreinigung für beengte Arbeitsbereiche
Der ZT930U nutzt ein wasserbasiertes Abgasreinigungssystem zur Behandlung der Motorabgase, bevor diese in die Arbeitsumgebung gelangen. Optional ist ein Oxidationskatalysator aus Kanada erhältlich, der Kunden eine zusätzliche Abgasreinigungskonfiguration für Untertageanwendungen bietet.
Konfigurierbare Anbaugeräte für verschiedene Aufgaben im Kohlebergbau
Der ZT930U lässt sich mit Joystick-Steuerung, Radschutzketten, pannensicheren Schmalreifen, Seitenkippschaufel, Brechhammer oder zahnloser Schmalschaufel ausstatten. Dank dieser Optionen kann die gleiche Ladeplattform für den Kohlebergbau an unterschiedliche Tunnelbreiten, Bodenverhältnisse und Materialumschlagsanforderungen angepasst werden.
SPEZIFIKATIONEN
| Hauptspezifikationen | Eimerkapazität | m³ | 2 |
| Nennlastkapazität | t | 3,5 | |
| Betriebsgewicht | t | 10 | |
| Armhebezeit | s | ≤6 | |
| Gesamtzykluszeit (drei Arbeitsgänge) | s | ≤11 | |
| Vorwärtsgang | km/h | I: 0–7,0; II: 0–12,5; III: 0–21; IV: 0–35 | |
| Rückwärtsgang | km/h | I: 0–14; II: 0–25 | |
| Maximale Steigfähigkeit | ° | 30 | |
| Abmessungen | Gesamtabmessungen (L × B × H) | mm | 6760 × 1900 × 2350 |
| Radstand | mm | 2700 | |
| Radprofil | mm | 1580 | |
| Maximale Kipphöhe | mm | 2740 | |
| Reichweite der Müllkippe | mm | 1070 | |
| Motor | Motormodell | — | WEICHAI DEUTZ WP6G125E23 |
| Motortyp | — | Reihenmotor, wassergekühlt, 4-Takt, 6 Zylinder, Direkteinspritzung | |
| Nennleistung | kW | 92 | |
| Nenngeschwindigkeit | U/min | 2300 | |
| Gesamthubraum | L | 5.9 | |
| Startsystem | — | Elektrischer Start | |
| Übertragung | Drehmomentwandler-Modell | — | SHANTUI YJ315 |
| Drehmomentwandler-Typ | — | Einstufig, dreielementig | |
| Getriebemodell | — | SHANTUI BYD4208 | |
| Getriebetyp | — | Feststehende Vorgelegewelle, Lastschaltung | |
| Achse & Reifen | Achsenmodell | — | YUNYU ZL30, verstärkt für den Bergbau |
| Hauptreduzierer-Typ | — | Einstufiges Spiral-Kegelradgetriebe | |
| Endreduzierer-Typ | — | Einstufiges Planetensystem | |
| Reifengröße | — | 17,5-25 | |
| Hydrauliksystem | Funktionspumpenmodell | — | CBG2100 |
| Nennverschiebung | ml/r | 100 | |
| Betriebsdruck | MPa | 20 | |
| Mehrwege-Wegeventil | — | DF25.2 | |
| Nenndurchfluss | l/min | 160 | |
| Lenksystem | Lenkungstyp | — | Load-Sensing Hydraulic Steering |
| Lenkpumpenverdrängung | ml/r | 55 | |
| Maximaler Eingangsdruck | MPa | 11 | |
| Bremssystem | Betriebsbremsentyp | — | Luft-über-Hydraulik-Bremse |
| Parkbremsentyp | — | Bandbremse |
*HINWEIS: Spezifikationen und Konfigurationen können sich aufgrund kontinuierlicher Produktaktualisierungen und -verbesserungen ohne vorherige Ankündigung ändern. Alle Angaben dienen lediglich als Referenz, einige Funktionen sind optional. Bitte kontaktieren Sie unser internationales Vertriebsteam zur Bestätigung. Die endgültigen Spezifikationen und Konfigurationen unterliegen dem von beiden Parteien unterzeichneten Vertrag.
