3,5-Tonnen-Teleskoplader
FT35

3,5-Tonnen-Teleskoplader
FT35
3500 kg
10500 mm
6100 mm

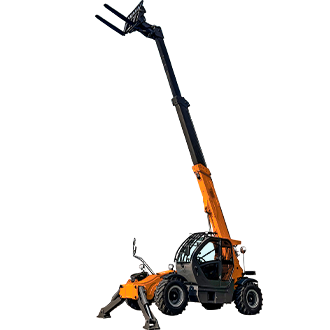

Die FT35-3510 wurde für Kunden entwickelt, die von einer Maschine der 3,5-Tonnen-Klasse deutlich mehr Arbeitshöhe benötigen. Ihr dreistufiger 10,5-m-Ausleger erweitert den Arbeitsbereich für Arbeiten in großer Höhe, das Stapeln von Baumaterialien und Platzierungsarbeiten, bei denen eine 7-m-Maschine die erforderliche Position nicht erreichen kann.
Das lastabhängige Hydrauliksystem und das elektroproportionale Mehrwegeventil gewährleisten eine kontrollierte hydraulische Reaktion beim Heben, Ausfahren und Positionieren des Auslegers. Bei größeren Reichweiten gewinnt die präzise Bewegung zunehmend an Bedeutung, da bereits kleine Steuereingaben am Auslegerende größere Bewegungen auslösen können.
Die FT35-3510 kombiniert Stabilisatoren, ein 500 kg schweres Gegengewicht aus Guss und hochfesten Stahl nach BS1000. Diese Elemente wirken in der Langauslegerkonfiguration zusammen und verleihen der Maschine eine robustere Arbeitsplattform für anspruchsvolle Arbeiten in der Höhe.
Ein Lastmomentbegrenzungssystem arbeitet mit dem 0,5%-Wiegesystem zusammen, um dem Bediener eine bessere Wahrnehmung sich ändernder Lastbedingungen zu ermöglichen. Die automatische Gabelnivellierung reduziert zudem den Bedarf an ständigen Anbaukorrekturen beim Arbeiten in der Höhe.
Die drei intelligenten Handhabungsmodi bieten dem Bediener verschiedene Möglichkeiten zur Ausführung wiederkehrender Arbeiten in großer Höhe. Der Batch-Modus unterstützt die vertikale Materialbewegung, während der manuelle Modus bei Bedarf die direkte Steuerung durch den Bediener ermöglicht. Die Endlagendämpfung trägt dazu bei, hydraulische Stöße zu reduzieren, wenn die Hub-, Kipp- und Teleskopzylinder ihre Endpunkte erreichen.
| Hauptvorstellung | Maximale Kapazität | kg | 3500 |
| Maximale Hubhöhe | m | 10,5 | |
| Maximale Reichweite | m | 6.1 | |
| Gewicht und Abmessungen | Gesamtlänge bis zum Wagen | m | 5.8 |
| Länge bis zur Gabelspitze | m | 7 | |
| Gesamtbreite | m | 2.2 | |
| Gesamthöhe | m | 2,55 | |
| Radstand | m | 3.15 | |
| Bodenfreiheit | m | 0,35 | |
| Gesamtbreite der Kabine | m | 0,84 | |
| Aufwärtsneigungswinkel | ° | 12 | |
| Neigungswinkel nach unten | ° | 114 | |
| Äußerer Wendekreis (über die Reifen) | m | 4,25 | |
| Leergewicht (mit Gabeln) | kg | 9500 | |
| Reifen | Reifentyp | — | Pneumatisch |
| Standard-Reifengröße | — | 16/70-20 | |
| Gabeln | Gabellänge / -breite / -querschnitt | mm | 1220 × 125 / 50 |
| Leistung | Hebezeit | s | 10 |
| Zeit reduzieren | s | 7 | |
| Verlängerung der Zeit | s | 12 | |
| Rückzugszeit | s | 8.6 | |
| Menschenmenge | s | 4.8 | |
| Müllzeit | s | 3.4 | |
| Motor | Motorenmarke | — | YUCHAI |
| Motormodell | — | YCD4M22T-105 | |
| Nennleistung | kW | 77,3 | |
| Übertragung | Getriebeart | — | Drehmomentwandler |
| Anzahl der Gänge (Vorwärts/Rückwärts) | — | 46055 | |
| Maximale Reisegeschwindigkeit | km/h | 35 | |
| Feststellbremse | — | Automatische Luftbremse | |
| Betriebsbremse | — | Ölbad-Mehrscheibenbremsen an Vorder- und Hinterachse | |
| Hydraulik | Hydraulikpumpentyp | — | Zahnradpumpe |
| Hydraulikfluss / Druck | l/min / bar | 100 | |
| Tankkapazitäten | Motoröl | L | 5,5 |
| Hydrauliköl | L | 70 | |
| Kraftstofftank | L | 95 | |
| Lärm und Vibrationen | Geräuschpegel am Fahrerplatz (lpa) | dB | 82 |
| Lärmbelastung der Umwelt (Lwa) | dB | 105 | |
| Hand-Arm-Vibration | m/s² | <2,50 | |
| Verschiedenes | Lenkräder (vorn / hinten) | — | 2/2 |
| Antriebsräder (vorn / hinten) | — | 2/2 | |
| Sicherheitskabinenhomologation | — | FOPS Level 2 Kabine |
